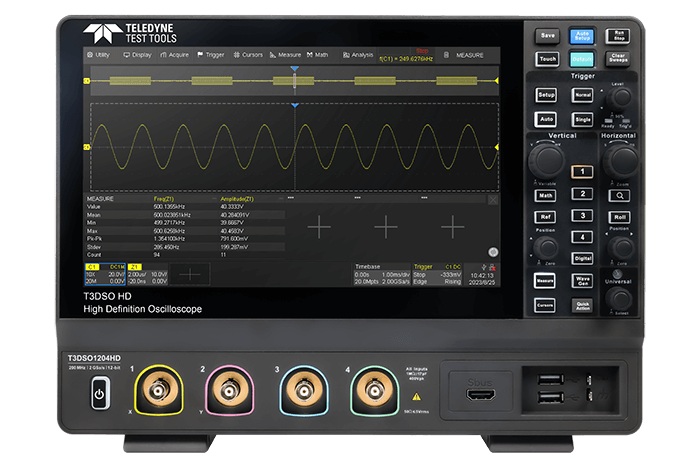

T3DSO1000HD (12-bit )

4 通道, 2 GS/s 取樣率, 200 Mpts/Ch 記憶深度,標配觸發解碼

頻寬 : 100 MHz 、 200MHz

Fact-Sheet ‌ Datasheet ‌ User Manual ‌

T3DSO1000HD系列採用最新技術，最大波形捕捉率高達120,000 wfm/s（普通模式、高達500,000 wfm/sin Sequence模式）、256級強度分級顯示功能以及色溫顯示模式。它還採用了具有高靈敏度和低抖動的創新數位觸發系統。觸發系統支援串行匯流排觸發等多種強大的觸發模式。歷史波形記錄、搜尋和導航功能、模板測試、波德圖、功率分析和直方圖等工具允許捕獲、儲存和分析擴展波形記錄，所有這些都是該系列的標準配置，從而提供功率分析工具對於工程師和學生。

10.1吋大螢幕電容觸控屏，支援多點觸控手勢，加上人性化的UI設計，可以大大提高操作效率。


  • 12-bit 取樣率高達 2 GSa/s 的類比數位轉換器
  • 前端在 70 MHz 頻寬和 200 % 直流增益精度下具有 0.5 μVrms 本底噪聲
  • 4 個類比通道，頻寬高達 200 MHz
  • 波形捕獲率高達 120,000 wfm/s（正常模式）和 500,000 wfm/s（序列模式）
  • 支援256級強度分級和色溫顯示模式
  • 截至到100 Mpts/ch 記錄長度
  • 序列匯流排觸發和解碼器，支援標準協定 I²C、SPI、UART、CAN、LIN、CAN FD（僅解碼）、FlexRay（僅解碼）。
  • 功率分析和波特圖功能作為標準配置。
  • MSO – 16 個數位通道（選購）
  • 歷史波形記錄（History）功能，最大記錄波形長度為80,000幀
  • 自動測量 50 多個參數，支援直方圖、軌跡、趨勢、門控測量以及數學、歷史和參考測量的統計
  • 4 條數學軌跡 (2 Mpts FFT（加、減、乘、除、積分、微分、平方根等），支援公式編輯器
  • 基於硬體的高速平均，ERES；基於硬體的高速模板測試功能，具有用於建立使用者定義模板的模板編輯器工具
  • 內建 50 MHz 波形產生器軟體。需要可選 T3DSO1000-FGMOD-A 硬體啟動。
  • 介麵包括：USB 主機、USB 設備 (USBTMC)、LAN (VXI-11/Telnet/Socket)、通過/失敗、觸發輸出
  • 內建網頁伺服器支援使用網頁瀏覽器透過LAN連接埠進行遠端控制。支援SCPI遠端控制命令。支援外接滑鼠和鍵盤



加入詢價單 機型 頻寬 垂直分辨率 通道數 取樣率 記憶深度 MSO(Logic analyzer)
T3DSO1104HD 100MHz 12 4 2 GSa/s (One Channel), 1 GS/s (Two Channels), 500 MS/s (Four Channels) 100 Mpt/s (One Channel), 50 Mpt/s (Two Channels), 25 Mpt/s (Four Channels) Option
T3DSO1204HD 200MHz 12 4 2 GSa/s (One Channel), 1 GS/s (Two Channels), 500 MS/s (Four Channels) 100 Mpt/s (One Channel), 50 Mpt/s (Two Channels), 25 Mpt/s (Four Channels) Option
