DAQ 資料擷取器模組 for DAQ-9600

  • 7個可選擇的切換模組

  • 最大電壓量測可達DC 600 V / AC 400 V（DAQ-909模組）

  • 高達450個通道/秒的掃描速率，高達100 k筆讀值的內部記憶體

  • 測量並轉換14種不同的輸入信號：

    包括熱電偶、RTD和熱敏電阻的溫度；直流/交流電壓；2線和4線電阻；頻率和周期；直流/交流電流和電容；直接應變和橋式應變

模組只能 ‌ Datasheet ‌ 操作手冊 ‌ 模組規格表 ‌

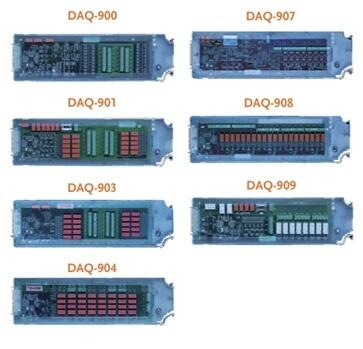

DAQ模組指南

型號說明 類型 速度 (ch/sec)最大電壓最大電流頻寬熱偏移 備註
DAQ-900 20通道通用多工器2線式固態 (可選4線式) 450120 V 10 MHz < 4 μV內建參考冷接點
DAQ-901 20通道通用 + 2電流通道多工器2線式電樞 (可選4線式) 80300 V1 A10 MHz < 4 μV內建參考冷接點 2個額外電流通道 (共22通道)
DAQ-903 40通道單端多工器 1線式電樞 (common low) 80300 V 10 MHz < 1 μV無4線式量測
DAQ-904 4 x 8 矩陣 2線式電樞  300 V 10 MHz < 1 μV
DAQ-907 多功能多工器16位元 數位輸入和輸出 42 V   汲極開路z
100 kHz 累加器輸入  42 V 100 kHz  可選擇輸入閥值
兩個 18 位元 類比輸出 ±12 V ±24 mA  每模組最大40 mA總輸出
DAQ-908 20通道啟動器/通用切換器 SPDT/form C  300 V 10 MHz < 4 μV
DAQ-909 8通道高電壓 + 2通道高電流多工器 2線式電樞 (可選4線式) 60

DC 600 V

AC 400 V

2 A10 MHz < 4 μV2個額外電流通道 (共10通道)

支援內部數位萬用電錶量測功能

 DAQ-900 DAQ-901DAQ-903 DAQ-904 DAQ-907 DAQ-908DAQ-909
交流/直流電壓 √  2,3 √ √    √
交流/直流電流 √     √
頻率/週期 √ √ √    √
2線式電阻 √  1 √ √    √
4線式電阻 √  1 √     √
熱電耦 √ √     √  4
2線式RTD  √ √    √
4線式RTD  √     √
熱敏電阻  √ √    √
電容  √ √    √
  1. 針對 100 Ω 和 1 kΩ 範圍電阻的量測，建議使用 4 線式電阻來進行；DAQ-900 的最大電阻範圍為 1 MΩ。
  2. 量測交流電壓時，輸入阻抗將隨頻率而降低。 5 Ω 或更低的電源阻抗將在整個頻率範圍內維持規格。 50 Ω 或更低的電源阻抗將在 5 kHz 的範圍內維持規格。
  3. 直流電壓量測時，如果積分時間較短而且電源阻抗較高，可能需要更多穩定時間。
  4. 需要使用延長線將冷接點移出機箱，並手動設定參考溫度值。
加入詢價單 機型 敘述 備註
DAQ-900 20通道 通用多工器 (固態繼電器) 20通道通用多工器-2線式固態 (可選4線式), 450ch/sec,120 V ,10 MHz ,熱偏移< 4 μV 內建參考冷接點
DAQ-900 20通道 通用多工器 (固態繼電器) 20通道通用多工器-2線式固態 (可選4線式), 450ch/sec,120 V ,10 MHz ,熱偏移< 4 μV 內建參考冷接點
DAQ-903 40通道 單端多工器 40通道單端多工器-1線式電樞 (common low) , 速度80ch/sec, 300 V ,10MHz,熱偏移< 1 μV 無4線式量測
DAQ-904 4 x 8 2線式矩陣 4 x 8 矩陣 ,2線式電樞 ,300 V ,10 MHz ,熱偏移< 1 μV N/A
DAQ-907 多功能多工器 多功能多工器-16位元 數位輸入和輸出/100 kHz 累加器輸入 ,42V N/A
DAQ-908 20通道 啟動器/通用切換器 20通道啟動器/通用切換器(SPDT/form C) 300V, 10MHz, 熱偏移< 4 μV N/A
DAQ-909 8+2通道 高電壓高電流多工器 8通道高電壓 + 2通道高電流多工器-2線式電樞 (可選4線式), DC 600 V AC 400 V,2 A , 10 MHz 2個額外電流通道 (共10通道)
