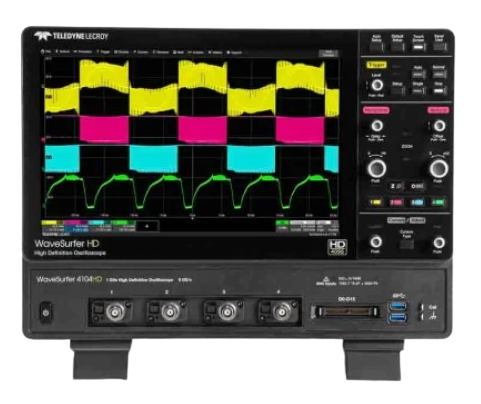

WaveSurfer/WS4000HD(12-bit高解析)

4 通道, 取樣率5GS/s , 記憶深度 25 Mpts/Ch [促銷優惠中]
頻寬 : 200 MHz、350 MHz、500 MHz、1 GHz
Datasheet ‌ User Manual ‌
  • 產品特色
    • 最高解析度 – 始終為 12 位元
    • 更多功能——將多台儀器集成到一台
    • 全面的探針支持——支持 30 個類別的 9 多種探針
    • 帶有 OneTouch 用戶界面的 MAUI，操作直觀高效



    HD4096 – 始終為 12 位元，16 倍接近完美

    Teledyne LeCroy 12-bit 高解析度示波器使用獨特的 HD4096 技術提供卓越且不折不扣的測量性能。 HD4096 技術在全頻寬下提供最高的解析度和最低的雜訊——始終為 12 位元，毫不妥協。



    超乎您想像的能力

    一套用於電源、串行總線和嵌入式系統調試的選項

    • 多儀器選項
    • 串列觸發和解碼軟件
    • 頻譜和功率分析軟體



    廣泛的探棒支援

    30大類 9 多種測試棒

    • 主動式電源測試棒
    • 電流測試棒
    • 高壓差動和光纖探棒
    • Tek Probe 轉接頭



    帶有 一鍵分析 的 MAUI
    • 任何示波器上最獨特的觸摸屏功能
    • 拖放以顯著減少設置時間
    • 一鍵完成所有常用操作



混合信號選項

WS4KHD-MSO
混合信號選項 WaveSurfer 4000HD（Mixed-Signal Oscilloscope (incl. 16-channel digital
leadset, 22 extra large gripper probes, 20 ground extenders, 5 flexible ground leads and license)



遠程控制/網絡選項

USB2-GPIB
外部 USB 2.0 轉 GPIB IEEE 488.2 轉接器



功率分析軟體

WS4KHD-PWR
電源分析選項 WaveSurfer 4000HD



串列觸發和解碼

WS4KHD-AUDIO TD
AudioBus 觸發和解碼選項 WaveSurfer 4000HD

WS4KHD-AUTO TD
汽車軟體套件（CAN、CAN FD、LIN 和 FlexRay），用於 WaveSurfer 4000HD

WS4KHD-EMB TD
嵌入式軟體套件（I2C、SPI、UART/RS232），用於 WaveSurfer 4000HD



其他軟體選項

WS4kHD-SPECTRUM-1
Spectrum Analyzer for WaveSurfer 4000HD - 1 trace

WS4KHD-FG
函數發生器/Waveform Generator WaveSurfer 4000HD



其他

WS4KHD-SOFTCASE
WaveSurfer 4000 Softcase

WS4KHD-RACK
WaveSurfer 4000HD Rackmount Kit

加入詢價單 機型 頻寬 垂直分辨率 通道數 取樣率 記憶深度 MSO(Logic analyzer)
WaveSurfer 4024HD / WS4024HD 200 MHz 12 位元 4 5 GSa/s on 2 Ch, 2.5 G/Ss on 4 Ch 25 Mpt on 2 Ch, 12.5 Mpt on 4 Ch Option
WaveSurfer 4034HD/ WS4034HD 350 MHz 12 位元 4 5 GSa/s on 2 Ch, 2.5 G/Ss on 4 Ch 25Mpt on 2 Ch, 12.5Mpt on 4 Ch Option
WaveSurfer 4054HD / WS4054HD 500 MHz 12 位元 4 5 GSa/s on 2 Ch, 2.5 G/Ss on 4 Ch 25Mpt on 2 Ch, 12.5 Mpt on 4 Ch Option
WaveSurfer 4104HD / WS4104HD 1 GHz 12 位元 4 5 GSa/s on 2 Ch, 2.5 G/Ss on 4 Ch 25Mpt on 2 Ch, 12.5 Mpt on 4 Ch Option
