Mercury T2/ T2C / T2P

Power Delivery、USB2.0

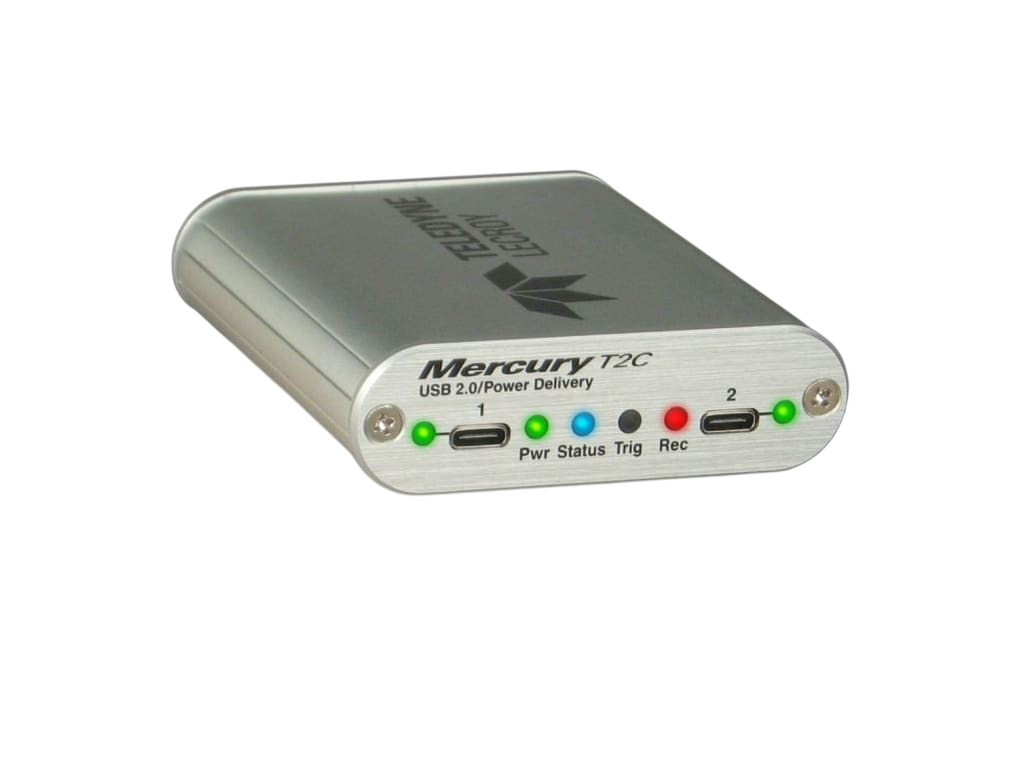

Mercury T2C 和 T2P 可擷取並解碼最廣泛的 USB 2.0 裝置類型以及 Type-C 連結狀態和 Power Delivery 3.0 訊息。

Mercury T2C 和 T2P 均採用業界領先的 CATC Trace 分析軟體，用於驗證和調試 USB 和 PD 協議問題。

現在有兩種基本型號可供選擇：原版 Mercury T2C 和全新 Mercury T2P，後者新增了 Power Tracker VBUS 和 CC 電壓圖形視圖。

Datasheet ‌ User Manual ‌
Mercury T2協議分析儀

Mercury T2 是業界最小、最實惠的實體 USB 2.0 協議分析儀，它結合了行業中標準的 CATC Trace 顯示和強大的分析功能。 袖珍型 Mercury T2 由bus供電，可使用任何 Windows PC 進行控制。 通過全面觸發， Mercury T2 提供了很多與 Teledyne LeCroy 的頂級 USB 分析儀相同的實驗室質量協議分析功能。

USB 裝置解碼

全面的 USB 設備類解碼包含在 Mercury T2。

經濟實惠且便攜

t2 USB 協定分析儀Mobile T2 憑藉全面的 USB 2.0 測試和分析功能在經濟性方面處於業界領先地位。 起價 875 美元， Mercury T2 幾乎可以在任何地方使用，從實驗室擴展到 USB 開發人員的個人工作者。 設計團隊（硬體、軟體和韌體）中的每位工程師都會欣賞擁有適合其個人需求的個人分析儀的好處。

查看和了解 USB 協議

t2 USB 協定分析儀採用業界領先的CATC Trace專家分析軟體， Mercury T2 系統提供易於使用的顯示，以圖形方式解碼邏輯協議事件。 使用標準版或高級版，可以擴展所有協議級別以顯示底層事務和數據包。

產品特色
  • CATC 介面分析軟體 - 更快地解釋和除錯 USB 封包
  • 攜帶方便 - bus供電分析儀適用於任何基於 Windows 的 PC
  • 自動檢測 USB 2.0 速度 - 自動檢測low, full, and high speed連接
  • OTG (On-The-Go) Support - 記錄和分析 HNP & SRP，包括捕獲 VBus 和數據封包
  • 256 MByte 記錄容量 – 通過過濾和即時數據截斷進一步擴展紀錄長度
  • Spool-to-Disk 模式 - 使用spool-to-disk模式記錄數小時甚至數天
  • 非侵入式高阻抗探頭 - 為待測設備保留真實世界的信號和時間軸
  • 進階觸發 - 隔離重要封包、特定錯誤或數據資料
  • 廣泛的解碼 - 大容量存儲裝置、藍牙 HCI、集線器、 PTP/Still圖像、印表機、人機介面設備 (HID)、音頻和通信
  • 即時統計 - 即使未記錄跟踪，也可以查看bus流量
  • 硬體過濾 - 自動從檔案中排除非必要和冗餘的數據包
  • 智能報表 - 快速識別和封包錯誤率、異常bus或 時序問題
  • 精緻的視窗 – 提供 USB 協議的完整數據包、事務和傳輸層視圖
非侵入式分析硬體

完全被動的設計， Mercury T2 保留真實世界的信號並提供 100% 忠實呈現bus上的流量情況。 具有高阻抗，非侵入式探頭， Mercury 嚴格充當“嗅探器”，不會重新計時或影響主機和設備之間的信號幅度。 256MB 的物理數據記錄內存可以通過過濾和數據截斷進行擴展。

即時觸發

t2 USB 協定分析儀通過即時觸發隔離特定協議事件對於捕獲間歇性問題至關重要。 這 Mercury T2 通過對 PID 類型、數據模式、standard requests,、錯誤和bus事件的拖放選擇提供複雜的觸發。 Mercury 提供 14 個協議錯誤觸發，自動檢測幾個額外的捕穫後錯誤。 在特定bus條件發生時觸發和精確定位的能力可以節省測試和除錯的時間。

精密的時序測量

t2 USB 協定分析儀CATC 跟踪軟體包括一個持續時間顯示，可在封包之間提供一鍵式測量。 頻寬計算器為任何範圍的數據包提供完整的bus utilization指標。

快速找到問題

Teledyne LeCroy 的 USB 軟體提供了許多機制來測量和報告 USB 流量。 Bus Utilization按設備繪製數據、數據包長度和bus使用情況。 使用“流量摘要”功能，用戶可以一目了然地評估統計報告或連結到單個封包。

Zero Time Search

t2 USB 協定分析儀強大的搜索和報告選項允許用戶快速導航到文件中的特定封包、錯誤和任何數據類型。 CATC Trace 還支持過濾和隱藏命令，以從 Trace 中刪除不相關的數據以便高效查看。

Mercury T2
USB-TMS2-M01-XMercury T2 USB 2.0 Standard Analyzer System
USB-TMA2-M01-XMercury T2 USB 2.0 Advanced Analyzer System
Option (Mercury T2)
USB-TMA2-M01-A
Mercury T2 USB 2.0 Advanced Software Upgrade Add Advanced USB Features to Standard Model
MercuryT2C
USB-TMPD-M02-X
Mercury T2C Power Delivery Analyzer
(Type-C, Power Delivery)
USB-TMS2-M02-XMercury T2C Standard USB Analyzer
(Type-C, USB 2.0 Standard Features)
USB-TMA2-M02-XMercury T2C Advanced USB Analyzer
(Type-C, USB 2.0 Advanced Features)
Mercury T2P
USB-TMSP2-M03-AMercury T2P USB 2.0 Standard Analyzer System
(Includes Power Tracker for VBUS & PD voltages, Standard feature set)
USB-TMAP2-M03-XMercury T2P USB 2.0 Advanced Analyzer System
(Includes Power Tracker for VBUS & PD voltages, Advanced feature set
Options (Mercury T2C / T2P)
USB-TMA2-M02-AMercury T2C / T2P Add Advanced USB Software Option to Standard Model
USB-MCPD-M02-AMercury T2C / T2P Add Power Delivery to either USB Standard or Advanced Analyzer model
USB-MCST-M02-AMercury T2C Add Standard USB features to Power Delivery (USB-TMPD-M02-X)
USB-MCAD-M02-AMercury T2C Add Advanced USB features to Power Delivery (USB-TMPD-M02-X)
USB-MCDP-M03-XAdd SBU Decode (DisplayPort Aux messages) to Mercury T2P Standard or Advanced Analyzer (Includes full-featured USB 3.1 USB Type C to C 0.3m unmarked cable)
USB-MCTB-M03-XAdd SBU Decode (Thunderbolt-3 LSTX messages) to Mercury T2P Standard or Advanced Analyzer includes UnMarked Ra cable (USB16CAB-X)
TS001XXX-WOne Year Extended Hardware Warranty

ModelMercury T2
Mercury T2C
Mercury T2P
Standard USB2.0Advanced USB2.0Power DeliveryStandard USB2.0Advanced USB2.0Standard USB2.0Advanced USB2.0
USB-TMS2-M01-XUSB-TMA2-M01-XUSB-TMPD-M02-X

USB-TMS2-M02-X

USB-TMA2-M02-X

USB-TMSP2-M03-X

USB-TMAP2-M03-X

Power Delivery (BMC) Recording  ✔△△△△
Triggering Power Delivery Events  ✔△△△△
USB2.0/USB1.1 recording✔✔△✔✔✔✔
Spool to disk Recording✔✔✔✔✔✔✔
Recording Memory256 MB256 MB256 MB256 MB256 MB512 MB512 MB
USB 2.0 Event Triggering✔✔△✔✔✔✔
Triggering PID type, Dev address✔✔△✔✔✔✔
Triggering Payload & Dev.Req✔✔△✔✔✔✔
Max States per Sequence47△4747
Max Number of Sequence22△2222
USB real-time Statistics(RTS)✔✔△✔✔✔✔
Export to CSV (Packet layer)△✔△△✔△✔
Automation API△✔△△✔△✔
VerificationScript Engine△✔△△✔△✔
Type C Connectors/Cables
  ✔✔✔✔✔
Power Tracker

✔✔
Thuderbolt-3 TM (LSTX) DecodingOptionOption
DisplayPort TM(AUX) Decoding
OptionOption
△ can be Added by upgrading to advanced edition















































USB 裝置解碼

全面的 USB 設備類解碼包含在 Mercury T2。

  • 音頻
    • 音頻1.0
    • 音頻2.0
  • CDC（通信設備類）
    • Direct Line Control Model
    • Abstract Control Model
    • Telephone Control Model
    • Multi-Channel Control Model
    • CAPI Control Model
    • Ethernet Networking Control Model (EEM)
    • Network Control Model (NCM)
    • ATM Networking Control Model
    • Wireless Handset Control Model
    • Device Management Model
    • Mobile Direct Line Model
    • Mobile Broadband Interface Module (MBIM)
    • OBEX Model
    • CDC Data
    • WMC
  • Content Security
  • HID（人機界面設備）
    • Monitor (HID extension)
    • Physical Interface
    • Power (HID extension)
    • HUT (HID)
    • Point of sale Devices (HID extension)
  • Hub Class USB 2.0
  • Hub Class USB 3.0
  • HCI Command
  • Generic Printer Class
  • Internet Protocol
    • IP_ET0800
    • IPv6
  • Isochronous
  • Pict Bridge
  • Mass Storage
    • SCSI/Bulk
    • UFI/CBI
    • ATAPI
    • RBC
    • USB Attached SCSI (UAS)
  • Smart Card
    • CCID
    • ICCD
  • Still Imaging Class
    • PTP
    • MTP Class Decoding Extension
  • Video Class
    • USB Video 1.5 (UVC)
    • USB Video 1.1
    • SC_VIDEOCONTROL
    • SC_視頻流
    • SC_VIDEO_INTERFACE_COLLECTION
  • Virtual UART
  • Wireless Controller
    • BT HCI & HCI SCO
    • UWB
  • Miscellaneous Classes
    • Host Wire Adapter
    • Cable Based Association Framework (CBAF)
    • Device Wire Adapter
    • Interface Association Descriptor
    • IrDA Bridge
    • Personal Healthcare (PHDC)
  • Remote NDIS
  • Printer
  • Test & Measurement
    • 00 - USB Test and Measurement Device
    • 01 - USB Test and Measurement Device conforming to the USBTMC USB488
  • USB3 Vision
    • USB Vision Event
    • USB Vision Stream

這允許用戶在跟踪中查看上層協議事件，從而消除手動解碼設備特定命令的繁瑣過程。 從Mass Storage 類到通信設備類 (CDC)， Mercury T2 提供最完整的 USB 設備類別解碼。
