可程式/可編成直流電源供應器 (多通道)

Programming DC Power Supply (Multi-channel)



SeriesModel電壓/電流特色

GPP-X323
(1~4通道可選)

GPP-1326 單通道
GPP-2323 雙通道
GPP-3323 三通道
GPP-4323 四通道

GPP-1326 單通道:
CH1: 0~32 V / 0~6 A
GPP-2323 (2 channels):
CH1: 0~32 V/ 0~3 A, CH2: 0~32 V / 0~3 A
GPP-3323 (3 channels):
CH1: 0~32 V/ 0~3 A, CH2: 0~32 V / 0~3 A ,
CH3: 1.8 V，2.5 V，3.3 V，5.0 V / 5 A
GPP-4323 (4 channels):
CH1: 0~32 V/ 3 A, CH2: 0~32 V / 3 A ,
CH3: 0~5 V / 0~1 A, CH4:1.8 V，2.5 V，3.3 V，5.0 V / 5 A
  • 設定解析度:1 mV/0.1 mA；回讀解析度:0.1 mV/0.1 mA
  • 低漣波雜訊: ≦350 µVrms/ ≦2 mArms
  • 瞬態反應時間: ≦50 µS
  • 標準介面:RS-232、USB、Ext I / O; 選配:LAN、GPIB+LAN
  • 兼容GPD-x303S系列指令

GPP (三通道)

GPP-3060 三通道
GPP-3060 三通道
GPP-6030 三通道		CH1/CH2: 0~30 V / 0~6 A , CH3: 1.8 V, 2.5 V, 3.3 V, 5.0 V/5 A

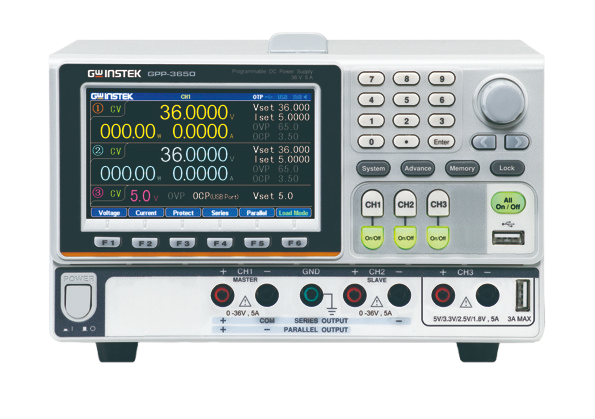

CH1/CH2:0~ 36 V / 0~5 A, CH3: 1.8 V, 2.5 V, 3.3 V, 5.0 V/5 A
CH1/CH2: 0~60 V / 0~3 A, CH3: 1.8 V, 2.5 V, 3.3 V, 5.0 V/5 A
  • 設定解析度: 1 mV/ 0.1 mA; 顯示解析度: 0.1 mV/ 0.1 mA
  • 低漣波雜訊: ≦1 mVrms/ ≦2 mArms
  • 瞬態回復時間: ≦100 µs
  • 具有負載（Load）功能(CC, CV, CR mode)
  • Tracking 串並聯功能，無需額外的外部配線
  • 標配RS-232、USB、Ext I/O
  • 選配(工廠安裝) : LAN或LAN+GPIB

PPH-15XXD 高精度 雙通道(線性)

PPH-1503D 雙通道
PPH-1506D 雙通道
PPH-1510D 雙通道		CH1:(0~15 V/ 0~3 A 45W , CH2: 0~12 V/ 0~1.5 A,18 W
CH1:(0~15 V /0~3 A 45W , CH2: 0~12 V/ 0~3 A,36 W
CH1:0~4.5 V/ 0~10 A, 45 W,後背板輸出, CH2: 0~12 V / 0~3 A, 36 W
  • 直流雙範圍輸出功能
  • 高解析度1 mV/0.1 mA (5 A大電流檔位); 0.1 μA(5 mA小電流檔位)
  • 標準介面 : USB、LAN 、GPIB
  • 標準介面 : USB、LAN 、GPIB

PSW (兩通道)

PSW-720L11
PSW-720L12
PSW-720L14
PSW-720L15
PSW-720L22
PSW-720L24
PSW-720L25
PSW-720L44
PSW-720L45
PSW-720L55
PSW-720H66
PSW-720H68
PSW-720H88		30 V / 36A*2 / 720 W
30 V /36 A*1 40 V / 27 A*1 / 720 W
30 V / 36 A*1 80 V / 13.5 A*1 / 720 W
30 V / 36 A*1 160 V / 7.2 A*1/ 720 W
40 V / 27 A*2 / 720 W
40 V / 27 A*1 80 V / 13.5 A*1 / 720 W
40 V / 27 A*1, 160 V/ 7.2 A*1 / 720 W
80 V / 13.5 A*2 / 720 W
80 V / 13.5 A*1, 160 V/ 7.2 A*1 / 720 W
160 V / 7.2 A*2/ 720 W
250 V / 4.5 A*2 / 720 W
250 V / 4.5 A*1 , 800 V / 1.44 A*1 / 720 W
800 V / 1.44 A*2 / 720W
  • 多通道：雙通道720 W或三通道1080 W；通道間同電壓機種輸出延遲低於0.1 ms
  • 多種電壓組合：低電壓組合可為30 V / 40 V / 80 V / 160 V的組合；高電壓組合可為250 V / 800 V的組合
  • 進階網頁伺服器：執行SCPI指令；透過瀏覽器控制；資料擷取(Data Log)；編輯輸出序列(Edit Sequence)
  • CC/CV優先模式選擇，適用於電池及LED產業
  • 可調式Slew Rate
  • 高效能及高功率密度電源
  • 720 W / 1080 W採用1/3，1/2 Rack Mount機框設計(標準EIA/JIS)
  • 標準通訊介面：LAN、USB、外部類比遠端控制端子
  • 選配通訊介面：GPIB-USB適配器，RS232-USB 電纜線
  • 支援LabVIEW Driver

PSW (三通道)

PSW-1080L111
PSW-1080L112
PSW-1080L114
PSW-1080L115
PSW-1080L122
PSW-1080L124
PSW-1080L125
PSW-1080L144
PSW-1080L145
PSW-1080L155
PSW-1080L222
PSW-1080L224
PSW-1080L225
PSW-1080L244
PSW-1080L245
PSW-1080L255
PSW-1080L444
PSW-1080L445
PSW-1080L455
PSW-1080L555
PSW-1080H666
PSW-1080H668
PSW-1080H688
PSW-1080H888		30 V/ 36 A*3 , 1080 W
30 V / 36 A* 2, 40 V / 27 A*1 ,1080 W
30 V / 36 A* 2, 80 V / 13.5 A*1 ,1080 W
30 V / 36 A*2, 160 V / 7.2 A*1 ,1080 W
30 V / 36 A*1, 40V / 27 A*2, 1080 W
30 V / 36 A*1, 40 V / 27 A*1 , 80V / 13.5 A*1, 1080 W
30 V / 36 A*1, 40 V / 27 A*1, 160 V / 7.2 A .1080 W
30 V / 36 A*1, 80 V / 13.5 A*2 , 1080 W
30 V/ 36 A*1, 80 V/ 13.5 A*1 ,160V / 7.2 A*1, 1080W
30 V/ 36 A*1, 160 V/ 7.2 A*2 , 1080 W
40 V / 27 A*3, 1080 W
40 V / 27 A*2, 80 V / 13.5 A*1, 1080 W
160V / 7.2 A*1 , 1080W
40 V / 27 A*1 ,80 V / 13. A*2, 1080W
40 V / 27 A*1 ,80 V/ 13.5 A*1 160 V/ 7.2 A*1, 1080W
40 V / 27 A*1 160 V / 7.2 A*2, 1080 W
80 V / 13.5 A*3 , 1080 W
80 V/ 13.5 A*2 , 160 V / 7.2 A*1, 1080 W
80 V / 13.5 A*1, 160 V / 7.2A*2, 1080 W
160 V / 7.2 A*3 ,1080 W
250 V / 4.5 A*3, 1080 W
250 V / 4.5 A*2 , 800 V / 1.44 A *1 ,1080 W
800 V /1.44 A*2, 1080 W
800 V / 1.44 A*3, 1080 W
SeriesModel電壓/電流/瓦數特色

GPP

GPP-3610
GPP-7250		36 V/ 10 A / 100 W
72 V  5 A/ 100 W		Prgoramming解析度: 1mV/ 0.2mA; reeddback解析度: 0.1mV/ 0.1mA
Prgoramming解析度: 1mV/ 0.1mA; reeddback解析度: 0.1mV/ 0.1mA

GPP-1326

GPP-132632 V / 6 A / 192 WPrgoramming解析度:1mV/0.1mA； reeddback解析度:0.1mV/0.1mA

PPH(線性) 高精度

PPH-1503雙範圍:
0~15V/0~3A 或 0~9V/0~5A，45W		高精度
電流量測解析度 (0.1 µA, 1 µA, 10 µA, 0.1 mA)
電壓量測解析度 (0.1 mV, 1 mV)
具有傳統線性電源供應器之輸出低雜訊(0.35 mVrms)、快速暫態響應特性(<50 µs)，同時提供定電壓和定電流優先輸出模式

PPX(線性) 高精度

PPX-1005
PPX-2002
PPX-2005
PPX-3601
PPX-3603
PPX-10H01		 10 V / 5 A / 50 W
20 V / 2 A / 40 W
20 V / 5 A / 100 W
36 V / 1 A / 36 W
36V / 3A / 108W
100 V /1 A / 100 W 		電流量測解析度 (0.1 µA, 1 µA, 10 µA, 0.1 mA)
電壓量測解析度 (0.1 mV, 1 mV)

PHU系列 寬範圍可程式直流電源供應器

PHU 500-30
PHU 500-60
PHU 500-90
PHU 750-20
PHU 750-40
PHU 750-60
PHU 1000-15
PHU 1000-30
PHU 1000-45
PHU 1500-10
PHU 1500-20
PHU 1500-30
PHU 80-170
PHU 80-340
PHU 80-510
PHU 200-70
PHU 200-140
PHU 200-210

500 V / 30 A / 5 kW
500 V / 60 A / 10 kW
500 V / 90 A / 15 kW
750 V / 20 A / 5 kW
750 V / 30 A / 10 kW
750 V / 60 A / 15 kW
1000 V / 15 A / 5 kW
1000 V / 30 A / 10 kW
1000 V / 45 A / 15 kW
1500 V / 10 A / 5 kW
1500 V / 45 A / 15 kW
1500 V / 10 A / 5 kW
80 V / 170 A / 5 kW
80 V / 340 A / 10 kW
800 V / 510 A / 15 kW
200 V / 70 A / 5 kW
200 V / 140 A / 10 kW
200 V / 210 A / 15 kW

同電壓、不同功率的機型可並聯
進階網頁伺服器是PHU系列的新功能：可直接在瀏覽器上執行SCPI指令；控制PHU電源；間隔時間為1秒的資料擷取(Data Log)；編輯輸出序列(Edit Sequence)。
寬範圍輸出：在同樣的額定功率下提供寬廣的電壓/電流的輸出，以一抵多。

PSW series

PSW 30-36
PSW 30-72
PSW 30-108
PSW 40-27
PSW 40-54
PSW 40-81
PSW 80-13.5
PSW 80-27
PSW 80-40.5
PSW 160-7.2
PSW 160-14.4
PSW 160-21.6
PSW 250-4.5
PSW 250-9
PSW 250-13.5
PSW 800-1.44
PSW 800-2.88
PSW 800-4.32		30 V / 36 A / 360 V
30 V / 72 A / 720 V
30 V / 108 A / 1080 V
40 V / 27 A / 360 V
40 V / 54 A / 720 V
40 V / 81 A / 1080 V
80 V / 13.5 A / 360 V
80 V / 27 A / 720 V
80 V / 40.5 A / 1080 V
160 V / 7.2 A / 360 V
160 V / 14.4 A / 720 V
160 V / 21.6 A / 1080 V
250 V / 4.5 A / 360 V
250 V / 9 A / 720 V
250 V / 13.5 A / 1080 V
800 V / 1.44 A / 360 V
800 V / 2.88 A / 720 V
800 V / 4.32 A / 1080 V		PSW系列可以兩台機器串聯或三台機器並聯的方式提供更高的電壓和電流去應用在更廣泛的範圍
例如:
PSW30-36 (single unit):30V/36A
PSW30-36 (2 units) :30V/72A
PSW30-108 (3 units) :30V/108A
最多可兩台串聯操作(30 V / 40 V / 80 V /160 V機種)
最多可三台並聯操作(30 V / 40 V / 80 V /160 V / 250 V / 800 V機種)
