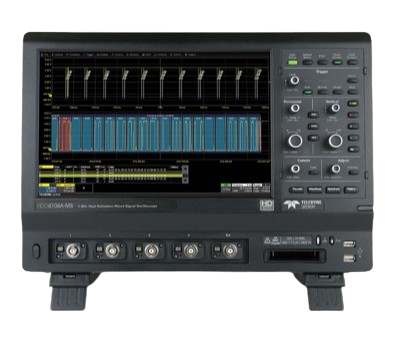

HDO4000A ( 12-bit 高解析)

4通道 ,10 GS/s 取樣率 4 Ch, 記憶深度 25 Mpts/Ch

頻寬: 200 MHz、350 MHz、500 MHz 和 1 GHz

Datasheet ‌ Fact Sheet ‌ User Manual ‌
產品特色
  • 4 input channels
  • 16 digital channels (with –MS models)
  • 12-bit ADC resolution, up to 15 bits with enhanced resolution
  • Up to 10 GS/s with Enhanced Sample Rate
  • 200 MHz, 350 MHz, 500 MHz, and 1 GHz bandwidths
  • ±10 V applied offset with high gain settings
  • Long Memory - up to 50 Mpts/Ch
  • MAUI with OneTouch user interface
  • 卓越的串列數據工具
  • 強大且具有深度的工具箱
  • 區域觸發 – 複雜訊號的簡單觸發



HD4096 High Definition Technology

Enables capture and display of signals with 16 times more resolution than other oscilloscopes. Waveforms captured and displayed are cleaner and crisper. Signal details often lost in the noise on other oscilloscopes are clearly visible and easy to distinguish with HD4096. HD4096 enables oscilloscopes to deliver unmatched measurement precision for improved debug and analysis.

Huge Applied Offset Range

A 16-bit offset DAC permits ±10 V offset at 20 mV/div, ±4 V at 5 mV/div, and an amazing ±1.6 V offset at the highest sensitivity (1 mV/div). Such large applied offsets (combined with 12 bits) make it easy to acquire and view small signal variations (e.g. ripple, noise, transient interference) on DC or sensor signals. They also provide extended offset ranges for many of Teledyne LeCroy’s high voltage probes.

帶有 一鍵分析 的 MAUI

MAUI – 最先進的使用者介面使示波器的所有功能和功能都觸手可及。專為觸控而設計，為簡單而打造，專為解決問題而設計。 MAUI 與 OneTouch 結合了拖放和輕拂功能，可提供無與倫比的示波器操作效率。了解更多關於 MAUI.

卓越的串列數據工具

支援多達 23 個標準 – 所有標準均採用業界最好的串列解碼器。許多都配備了高性能觸發器。了解更多信息，請訪問 teledynelecroy.com/tdme

強大且具有深度的工具箱

我們的波形分析工具和應用程序包提供無與倫比的洞察力。 了解更多信息 示波器工具元素週期表。將我們強大而深入的工具箱與多達 50 Mpts/ch 擷取記憶體和同類產品中最強大的主機板 – Intel® Core™ i3-2330E 雙（核心）、2.2 GHz（每核心）和 8 GB RAM 標準。

記憶體選項

HDO4KA-L
HDO25A 50 Mpt/Ch（4000 Mpt Interleaved）記憶體選配



電腦升級

HDO4kA-SSD-02
適用於 HDO4000A 的更換可拆卸SSD



遠程控制/網絡選項

USB2-GPIB
外部 USB 2.0 轉 GPIB IEEE 488.2 轉接器



功率分析軟體

HDO4K-POWER-DEVICE
HDO4000 的功率元件分析選購品

HDO4K-PWR
HDO4000 的功率分析選項



串列觸發和解碼

HDO4K-DPAUX TD
HDO4000 的 DisplayPort AUX 觸發和解碼選項

HDO4K-100Base-T1bus TD
HDO100 的 1Base-T4000 觸發和解碼選項

HDO4K-1553 TD
HDO1553 的 MIL-STD-4000 觸發和解碼選項

HDO4K-10BASE-T1S TD
HDO10 的 1Base-T4000S 觸發和解碼選項

HDO4K-USB4SB TD
USB4-HDO4000 的 SB 觸發和解碼選項

HDO4K-ARINC429BUS Dsymbolic
HDO429 的 ARINC 4000 總線符號解碼選項

HDO4K-Audiobus TD
HDO4000 的 AudioBus 觸發和解碼選項 (Audiobus Trigger and Decode Option for
I2S, LJ, RJ, and TDM)

HDO4K-AUTO
用於 HDO4000 的 CAN、LIN 和 FlexRay 觸發和解碼包

HDO4K-CAN FDbus TD
用於 HDO4K 示波器的 CAN 和 CAN FD 觸發和解碼選項

HDO4K-CAN XL TD
HDO4000 的 CAN/ CAN FD/ CAN XL 觸發和解碼選項

HDO4K-DigRF3Gbus D
HDO3 的 DigRF 4000G 總線解碼選項

HDO4K-DigRFv4bus D
DigRF v4  解碼選項

HDO4K-DPHYbus D
MIPI D-PHY CSI-4000、DSI 解碼選項

HDO4K-EMB
用於 HDO2 的 I232C、SPI、UART 和 RS-4000 觸發和解碼包

HDO4K-ENETbus D
HDO4K 的 ENET 總線解碼選項

HDO4K-FlexRaybus TD
HDO4000 的 FlexRay 觸發和解碼選項

HDO4K-I2Cbus TD
HDO2 的 I4000C 觸發和解碼選項

HDO4k-I3Cbus TD
I3C Trigger and Decode Option for HDO4000 (I2C supported)

HDO4K-LINBUS TD
HDO4000 的 LIN 觸發和解碼選項

HDO4K-Manchesterbus D
Manchester Decode 選項

HDO4K-MDIObus D
HDO4000 系列的 MDIO 解碼

HDO4K-NRZbus D
HDO4K 的 NRZ 總線解碼選項

HDO4K-PMBus TD
HDO4000 的 PMBus 觸發和解碼選項

HDO4K-SENTbus TD
HDO4000 的 SENT 觸發和解碼選項

HDO4K-SMBus TD
HDO4000 的 SMBus 觸發和解碼選項

HDO4K-SpaceWirebus D
HDO4K 系列的 SpaceWire 解碼選項

HDO4K-SPIbus TD
HDO4000 的 SPI 總線觸發和解碼選項

HDO4k-SPMIbus TD
HDO4000 的 SPMI 觸發和解碼選項

HDO4K-UART-RS232bus TD
UART and RS-232 觸發和解碼選項

HDO4K-USB2-HSICbus D
USB2-HSIC Decode Option

HDO4K-USB2bus TD
USB 2.0 觸發和解碼選項

HDO4K-USBPD TD
適用於 HDO4000 的 USB-PD 觸發和解碼選項



其他軟體選項

HDO4K-ZONETRIGGER
HDO4000 的區域觸發選項

HDO4K-SPECTRUM-1
HDO4000 頻譜分析儀 - 1 條軌跡

MAUI Studio Pro
MAUI Studio Pro 離線遠程和 PC 分析軟件



其他

HDO4K-POUCH
HDO4000 配件袋

HDO4K-SOFTCASE
HDO4000 攜帶式軟包

HDO4K-RACK
HDO4000 機架安裝附件





加入詢價單 機型 頻寬 垂直分辨率 通道數 取樣率 記憶深度 MSO(Logic analyzer)
HDO4024A   200 MHz 12 4 10 GSa/s Standard: 25 Mpts/Ch on 2 Ch, 12.5 Mpts/Ch on 4 Ch [Option - L: 50 Mpts/Ch on 2 Ch, 25 Mpts/Ch on 4 Ch] Option
HDO4034A 350 MHz 12 4 10 GSa/s Standard: 25 Mpts/Ch on 2 Ch, 12.5 Mpts/Ch on 4 Ch [Option - L: 50 Mpts/Ch on 2 Ch, 25 Mpts/Ch on 4 Ch] Option
HDO4054A  500 MHz 12 4 10 GSa/s Standard: 25 Mpts/Ch on 2 Ch, 12.5 Mpts/Ch on 4 Ch [Option - L: 50 Mpts/Ch on 2 Ch, 25 Mpts/Ch on 4 Ch] Option
HDO4104A  1 GHz 12 4 10 GSa/s Standard: 25 Mpts/Ch on 2 Ch, 12.5 Mpts/Ch on 4 Ch [Option - L: 50 Mpts/Ch on 2 Ch, 25 Mpts/Ch on 4 Ch] Option
HDO4034A-MS  350 MHz 12 4 10 GSa/s Standard: 25 Mpts/Ch on 2 Ch, 12.5 Mpts/Ch on 4 Ch [Option - L: 50 Mpts/Ch on 2 Ch, 25 Mpts/Ch on 4 Ch] Standard
HDO4054A-MS  500 MHz 12 4 10 GSa/s Standard: 25 Mpts/Ch on 2 Ch, 12.5 Mpts/Ch on 4 Ch [Option - L: 50 Mpts/Ch on 2 Ch, 25 Mpts/Ch on 4 Ch] Standard
HDO4104A-MS    1 GHz 12 4 10 GSa/s Standard: 25 Mpts/Ch on 2 Ch, 12.5 Mpts/Ch on 4 Ch [Option - L: 50 Mpts/Ch on 2 Ch, 25 Mpts/Ch on 4 Ch] Standard
