T3DSOH1000(ISO)(12-bit)

2通道, 取樣率1 GS/s , 記憶深度 12 Mpts/Ch, 隔離通道, 攜帶型

頻寬:100 MHz、200 MHz

Fact Sheet ‌ Datasheet ‌ Manual ‌

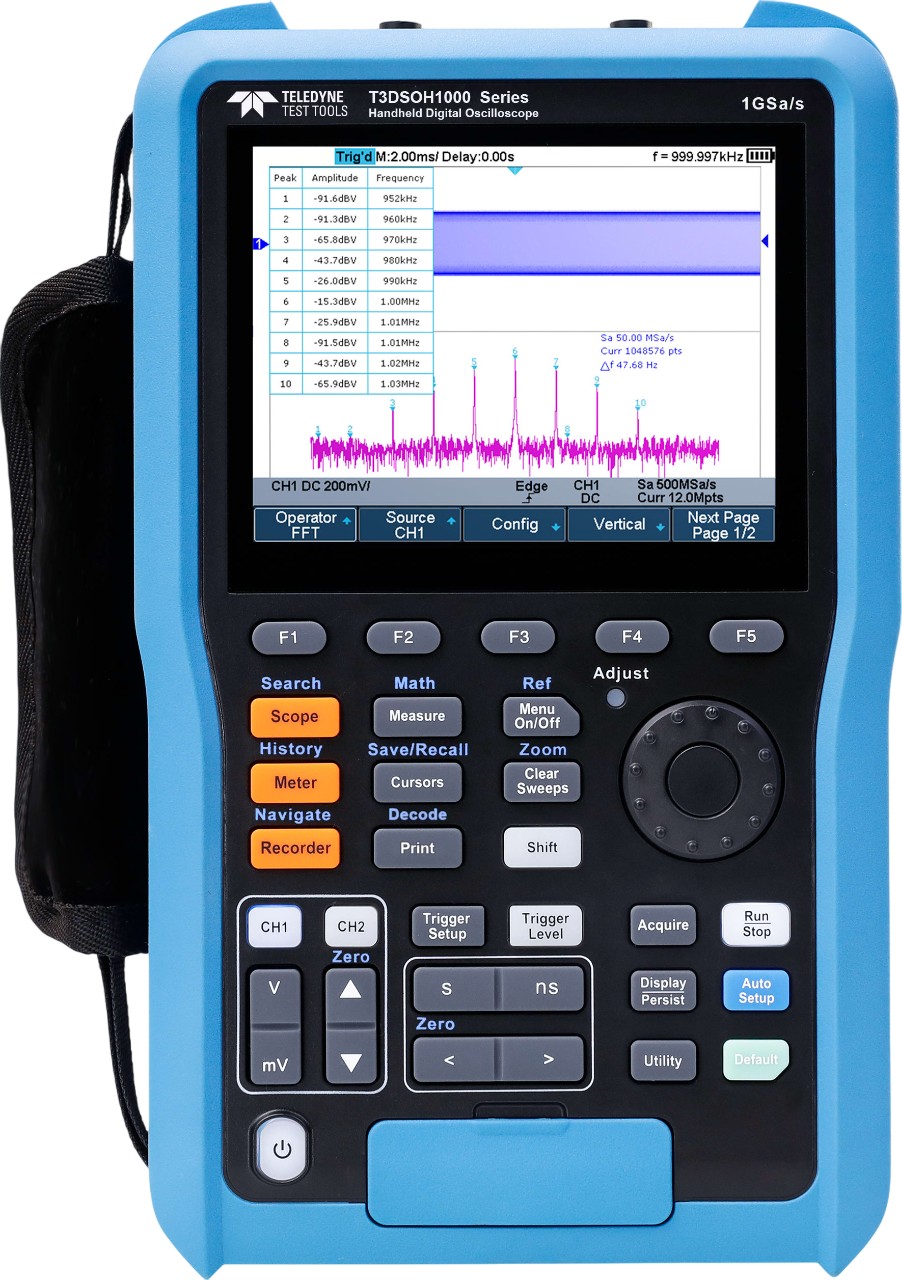

Teledyne 測試工具新 T3DSOH1000 和 T3DSOH1000-ISO 系列手持式 8 位元示波器採用方便便攜的設計，

整合了示波器、記錄器和萬用電表功能。 重量僅 1.7 公斤（3.8 磅），

由電池供電 T3DSOH系列適用於現場測試、汽車研發以及工業維護。

新的 T3DSOH 系列手持式示波器系列有 100 MHz 和 200 MHz 頻寬，兩者皆有兩個類比通道。

除了手持式型號的標準功能範圍外，還提供附加功能 T3DSOH1000-ISO 型號為客戶提供兩個示波器通道、

一個萬用電錶通道、一個電源轉接器和 USB 主機/裝置連接埠之間的完全隔離。

每個通道均配備一個最大取樣率為 1 GSa/s 的 ADC 和一個具有 12 個取樣率的記憶體模組。

啟用兩個通道時，每個通道的取樣率為 500 MSa/s，標準記錄長度為 6 Mpts。

僅啟動單通道時，最大取樣率為 1 GSa/s，最大記錄長度為 12 Mpts。

此系列內建 I2C、SPI、UART、CAN 和 LIN 協定的串行匯流排觸發和解碼。



test 網路

  • 100 MHz 和 200 MHz 頻寬型號
  • 最大取樣率為 1 GSa/s
  • 波形捕獲率高達 100,000 wfm/s
  • 垂直範圍為 2 mV/div 至 100 V/div
  • 截至到12 Mpts 採集記憶體
  • 序列採集模式（最多80,000個片段）
  • 歷史波形記錄（History）功能高達80,000幀
  • 38 自動測量參數
  • 支援256級強度分級和色溫顯示模式
  • 智慧型觸發：邊緣、斜率、脈衝寬度、視窗、欠幅脈衝、間隔、逾時（壓力差）、碼型
  • 適用於 IIC、SPI、UART、CAN 和 LIN 協定的串行匯流排觸發和解碼（標準）
  • 視訊觸發/HDTV
堅固的設計
  • UL2054認證鋰電池組，6900mAh容量，外部充電器
  • 密封 IP51 防塵防滴外殼
  • 橡膠表面配有大按鍵，戴手套也能輕鬆使用
出色的連接性
  • 介面類型：隔離 USB 主機、USB 裝置 (MicroUSB – TMC)
  • 支援SCPI遠端控制命令
真有效值數字萬用表
  • CAT III 600V/CAT II 1000V 額定隔離輸入
  • 6000 計數數位萬用電錶支援 DCV、ACV、DCI、ACI、電阻、二極體、電容、導通測試。
  • 真有效值交流電壓/電流測量萬用電表
  • 隨附的電流轉接器有助於測量高達 10 A 的電流
加入詢價單 機型 頻寬 垂直分辨率 通道數 取樣率 記憶深度 MSO(Logic analyzer)
T3DSOH1102 100MHz 8位元 2 1 GSa/s (Single Channel), 500MS/s (Two Channels) 12 Mpts/Ch (Single Channel), 6 Mpts/Ch (Two Channels) N/A
T3DSOH1102-ISO    100 MHz 8 2 (Isolated Input) 1 GSa/s (Single Channel), 500MS/s (Two Channels) 12 Mpts/Ch (Single Channel), 6 Mpts/Ch (Two Channels) N/A
T3DSOH1202   200 MHz 8 2 1 GSa/s (Single Channel), 500MS/s (Two Channels) 12 Mpts/Ch (Single Channel), 6 Mpts/Ch (Two Channels) N/A
T3DSOH1202-ISO 200 MHz 8 2 (Isolated Input) 1 GSa/s (Single Channel), 500MS/s (Two Channels) 12 Mpts/Ch (Single Channel), 6 Mpts/Ch (Two Channels) N/A
