電子負載(Electric Load)

電子負載英文為Electronic Load，

透過電流輪廓(Current Profile)的設定可形成我們俗稱的定電流(C.C)、定電壓(C.V)、定電阻(C.R)等基本操作模式

SeriesModelSpec

PEL-2000A
DC電子負載

PEL-2020A/2020B
PEL-2030A/2030B
PEL-2040A/2040B
PEL-2041A/2041B
PEL-2004A
PEL-2002A		Dual Channel Module, (0~80V, 0~20A, 100W) x 2
Dual Channel Module, (1~80V, 0~5A, 30W)+(1~80V, 0~40A, 250W)
Single Channel Module, (0~80V, 0~70A, 350W)
Single Channel Module, (0~500V, 0~10A, 350W)
4-Slot Programmable D.C. Electronic Load Mainframe
2-Slot Programmable D.C. Electronic Load Mainframe

PEL-500 系列
直流電子負載

PEL-503-80-50
PEL-504-80-70
PEL-504-500-15
PEL-507-80-140
PEL-507-500-30		80V,50A,250W
80V,70A,350W
500V,15A,350W
80V,140A,700W
500V,30A,700W

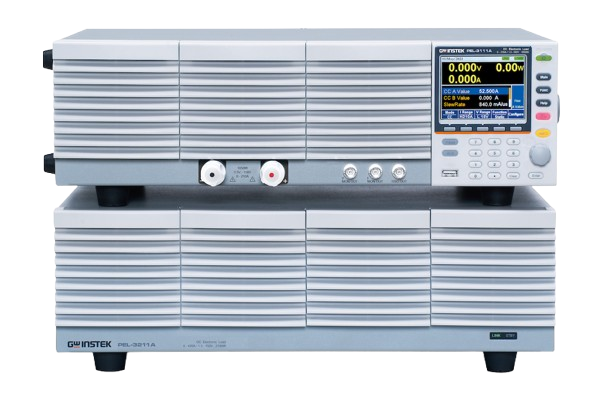

PEL-3000A/3000AH系列
可程式直流電子負載



PEL-3021A
PEL-3041A
PEL-3111A
PEL-3211A
PEL-3021AH
PEL-3041AH
PEL-3111AH
PEL-3211AH 		35 A / 0 V to 150 V / 175 W
70 A / 0 V to 150 V / 350 W
210 A / 0 V to 150 V / 1050 W
420 A / 0 V to 150 V / 2100 W
8.75 A / 0 V to 800 V / 175 W
17.5 A / 0 V to 800 V / 350 W
52.5 A / 0 V to 800 V / 1050 W
105 A / 0 V to 800 V / 2100 W

PEL-3000AE
可程式單通道直流電子負載



PEL-3031AE
PEL-3032AE		60 A /1 V~150 V / 300 W
15 A / 2.5 V~500 V/ 300W

PEL-5000G系列
高功率直流電子負載

PEL-5004G-150-400
PEL-5005G-150-500
PEL-5006G-150-600
PEL-5004G-600-280
PEL-5005G-600-350
PEL-5006G-600-350
PEL-5004G-1200-160
PEL-5005G-1200-160
PEL-5006G-1200-160		150V/ 400A/4kW
150V/ 500A/5kW
150V/ 600A/5kW
600V/ 280A/4kW
600V/ 350A/5kW
600V/ 420A/6kW
1200V/ 160A/4kW
1200V/ 200A/5kW
1200V/ 240A/6kW

PEL-5000C
超高功率直流電子負載

單通道電子負載提供150V/ 600V/ 1200V 機種，功率範圍涵蓋6kW~24kW。
SeriesModelSpec

AEL-5000
AC/DC Load 交直流電子負載

AEL-5002-350-18.75
AEL-5003-350-28
AEL-5004-350-37.5
AEL-5006-350-56
AEL-5008-350-75
AEL-5012-350-112.5
AEL-5015-350-112.5
AEL-5019-350-112.5
AEL-5023-350-112.5
AEL-5002-425-18.75
AEL-5003-425-28
AEL-5004-425-37.5
AEL-5006-425-56
AEL-5008-425-75
AEL-5012-425-112.5
AEL-5015-425-112.5
AEL-5019-425-112.5
AEL-5023-425-112.5
AEL-5003-480-18.75
AEL-5004-480-28		350V/18.75A/1875W
350V/28A/2800W
350V/37.5A/3750W
350V/56A/5600W
350V/75A/7500W
350V/112.5A/11250W
350V/112.5A/15000W
350V/112.5A/18750W
350V/112.5A/22500W
425V/18.75A/1875W
425V/28A/2800W
425V/37.5A/3750W
425V/56A/5600W
425V/75A/7500W
425V/112.5A/11250W
425V/112.5A/15000W
425V/112.5A/18750W
425V/112.5A/22500W
480V/18.75A/2800W
480V/28A/3750W
